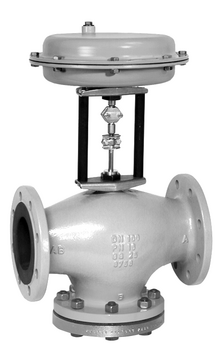

3260 – Pneumatique – DIN

Vanne linéaire

CONCEPTION
Vanne linéaire

UTILISATION

  • Basse pression
  • Régulation

EXÉCUTION
DIN

TEMPÉRATURE DU FLUIDE
5 à 150 °C / 41 à 302 °F

ALIMENTATION AUXILIAIRE
Pneumatique

DIAMÈTRE NOMINAL
DN 65 à DN 150

PRESSION NOMINALE
PN 16

REVÊTEMENT
sans

Caractéristiques

  • Composé d’une vanne à passage droit et d’un servomoteur

Accessoires

  • Filtre à tamis type 2 NI

Options

  • Exécution spéciale pour huiles

3260 – Pneumatique – DIN peut être combinée aux servomoteurs suivants :

Caractéristiques:

  • Servomoteur linéaire à simple effet avec membrane déroulante et ressorts internes
  • Surface du servomoteur de 120 à 2×2800 cm²
  • Encombrement réduit
  • Forces de réglage élevées à une vitesse de course élevée
  • Frottement faible
  • Diverses plages de pression nominale en fonction du nombre et de la précontrainte des ressorts
  • Modification de la plage de pression nominale et inversion du sens d’action possibles sans outillage spécial (aussi sur l’exécution avec commande manuelle)

Caractéristiques:

  • Servomoteur linéaire à simple effet avec membrane déroulante et ressorts internes
  • Surface du servomoteur de 120 à 750 cm²
  • Montage direct d’accessoires sur arcade supplémentaire avec détection de course protégée
  • Encombrement réduit
  • Forces de réglage élevées à une vitesse de course élevée
  • Frottement faible
  • Diverses plages de pression nominale en fonction du nombre et de la précontrainte des ressorts
  • Modification de la plage de pression nominale et inversion du sens d’action possibles sans outillage spécial (aussi sur l’exécution avec commande manuelle)

Caractéristiques:

  • Composé de deux coupelles de membrane, d’une membrane déroulante et de ressorts internes
  • Adapté à un montage sur les vannes SAMSON types 3214 et 3260, ainsi que sur les vannes de la série V2001
  • Ausführungen mit direkt angebautem Stellungsregler Typ 3725 oder vorbereitet für den Anbau eines Stellungsreglers der Bauart 3730 (15 und 30 mm Nennhub)
  • Commande par 4 à 20 mA

Information

  • AB 02

    Flansche
    Anschlussmaße nach DIN EN 1092-1 und DIN 2501-1
    [DE][EN]
  • AB 05

    KV-Wert · Ventilauslegung
    [DE][EN]
  • T 5862

    Elektrische Stellventile Typ 3260/3374
    Pneumatische Stellventile Typen 3260/3372, 3260-1, 3260-7
    Durchgangsventil Typ 3260
    [DE][EN]
