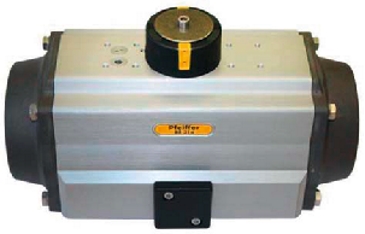

BR 31a – 2020+

Servomoteur rotatif pneumatique

UTILISATION

  • Régulation
  • Tout ou Rien
  • Adsorption par variations de pression (PSA)

MOUVEMENT DU SERVOMOTEUR

ANGLE NOMINAL
90°

ALIMENTATION AUXILIAIRE
Pneumatique

EXÉCUTION
Standard

FONCTION DE SÉCURITÉ
Réversible

Caractéristiques

  • Servomoteur à piston à simple ou double effet
  • Convient aux exigences élevées des installations chimiques
  • Angle d’ouverture 90°
  • Pressions de commande jusqu’à 10 bar
  • Couples de serrage de 18 à 1702 Nm
  • Températures de -40 à +80 °C
  • Large plage de réglage des positions finales (+5°/-15°)
  • Zusätzlicher Pneumatik-Zugang am oberen Wellenende
  • Position carrée, en diagonale ou parallèle
  • Indicateur de course librement paramétrable par crans de 45°
  • Boîtiers de ressorts encapsulés
  • Transmission sans jeu de la force grâce à un engrenage à développante
  • Sens de rotation réversible sans pièces supplémentaires
  • Finition de surface certifiée après un essai Kesternich et un essai au brouillard salin
  • Centreur fraisé dans le boîtier
  • Montage normalisé des accessoires selon VDI/VDE 3845 ou NAMUR
  • Possibilités de montage simples selon DIN EN ISO 5211
  • Vis de fin de course non éjectable
  • Vitesses de réglage standard élevées

Accessoires

Options

  • - - -

Information

  • T DB 31a-22

    BR 31a · PFEIFFER Schwenkantrieb Edition 2020+
    Einfach und doppeltwirkender Kolbenantrieb
    [DE][EN]

Assistance

  • EB 31a-22

    Pneumatische Schwenkantriebe Edition 2020+
    Einfach- und doppeltwirkender Kolbenantrieb
    Typ DAP und SRP
    [DE][EN]
  • SH 31a

    Schwenkantrieb BR 31a
    Typ SRP und DAP
    [DE][EN]
